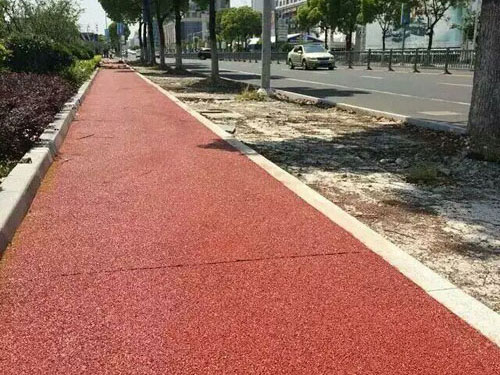

由于无砂混凝土中孔隙大,所以传热性低,透水性好。在水利工程中,主要用来制造排水体的排水沟及排水管。无砂混凝土与普通混凝土的主要不同之处,就是没有细骨料,只用粗骨料。水泥用以覆盖粗骨料的表面,并起胶结作用,而不是填充空隙,因此水泥用量要比普通混凝土少,一般为70~150kg/m3。粗骨料zui好选用中等粒径(10~20mm),且宜使用颗粒均匀的砾石或碎石。
配制无砂大孔混凝土,一般采用较高标号的普通水泥。当配合比为1:8~1:20时,强度可以达到100~500kPa,密度为1600~1950kg/m3。
制作无砂大孔混凝土,应严格控制用水量,如果用水过多,就会产生水泥浆沿粗骨料向下流淌,造成混凝土不均匀,薄弱处逐容易折裂。
无砂混凝土基本上不用振实,只能短时间振捣。否则,水泥浆就会脱离骨料而流失。所以,无砂混凝土没有和易性这一提法,只要水灰比合适,所有颗粒能形成平滑的包层即可。
无砂混凝土的抗压强度,主要与密度有关,决定于水泥用量。水灰比并不像普通混凝土那样起控制作用,但由于水灰比控制了密度,因此也有一定的zui佳水灰比范围。水灰比高于zui佳值,水泥浆易于流淌;水灰比过低,水泥浆过稠,则不容易达到一定的密实度。
zui佳水灰比的控制范围很难预测,受骨料品种、吸水率的影响较大,还与水泥用量有关。所以应通过试验确定,一般介于0.40~0. 55之间。无砂混凝土的收缩,比普通混凝土低,一般可不予考虑;热膨胀系数为普通混凝土的0.6~0.8;吸水率较高,按重量计可达50%。
无砂混凝土一般不用作钢筋混凝土。这种混凝土强度虽然不高,但由于密度小(若用轻骨料,密度可降至640kg/m3),因此用于房屋建筑还是很受欢迎的。
